GST-LD-KZ014直接控制盤
一、海灣GST-LD-KZ014直接控制盤特點
GST-LD-KZ014直接控制盤是專為消防控制系統中的重要設備：消防泵、排煙機、送風機等實施可靠控制而設計的。本控制盤為全模具化結構，可與JB-QB-GST500、JB-QG/QT-GST5000、JB-QG/QT-GST9000火災報警控制器（聯動型）配合使用，且可據實際工程需要靈活配置控制點數，組成專用直接控制盤。
直接控制盤設有手動輸出控制和自動聯動功能，在手動狀態下，可利用控制盤上的按鍵完成對現場設備的手動控制；若需實施自動控制，必須將控制盤與火災報警控制器連接，并由控制器按現場編制的邏輯聯動公式指揮控制盤對外控設備進行自動聯動控制。
控制盤與現場設備采用三線連接，實現DC24V有源輸出和無源觸點輸入。輸入、輸出端具有短路、斷路檢測功能，每路采用單獨的指示燈指示啟動、反饋和故障狀態，符合GB16806的要求。
二、海灣GST-LD-KZ014直接控制盤主要技術指標
控制盤容量：每塊控制盤最多14路輸出
線制：本控制盤與被控設備采用三線連接
輸出：單路最大輸出DC24V，1A
使用環境：
溫度：0℃～+40℃
相對濕度≤95%，不凝露
工作電壓：DC24V
使用電壓范圍：DC20V～DC28V
功耗＜2W
三、海灣GST-LD-KZ014直接控制盤結構特征、安裝與布線

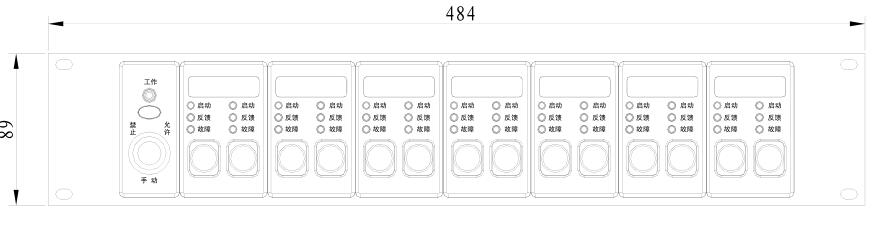

GST-LD-KZ014直接控制盤由4路、6路燈鍵板和4路、6路輸出板組成，燈鍵板與輸出板通過16P和10P數據線連接，其面板示意圖如圖3-16所示：
海灣GST-LD-KZ014直接控制盤面板燈鍵含義如下：
手動鎖：用于選擇手動啟動方式，可設置為手動禁止或手動允許。
工作燈：綠色，正常上電后，該燈亮。
啟動燈：紅色，發出命令信號時該燈點亮，如果10s內未收到反饋信號，該燈閃爍。
反饋燈：紅色，接收到反饋信號時，該燈點亮。
故障燈：黃色，該路外控線路發生短路和斷路時，該燈亮。
按鍵：此鍵按下，向被控設備發出啟動或停動的命令。

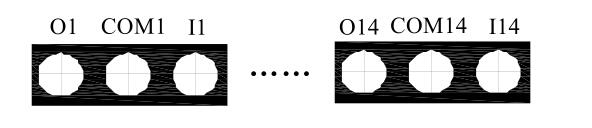

GST-LD-KZ014直接控制盤外接端子示意圖如圖3-17所示：
其中：
O：直接控制輸出線；
COM：直接控制輸出與反饋輸入的公共線；
I：反饋輸入線。
O、COM：組成直接控制輸出端，通過ZD-01終端器與負載連接，O為輸出端正極，COM為輸出端負極，啟動后O與COM之間輸出DC24V。
I、COM：組成反饋輸入端，接無源觸點；為實現檢線，I與COM之間接4.7kΩ終端電阻。
布線要求：接線宜采用BV銅芯導線，1.0mm2≤導線截面≤1.5mm2。

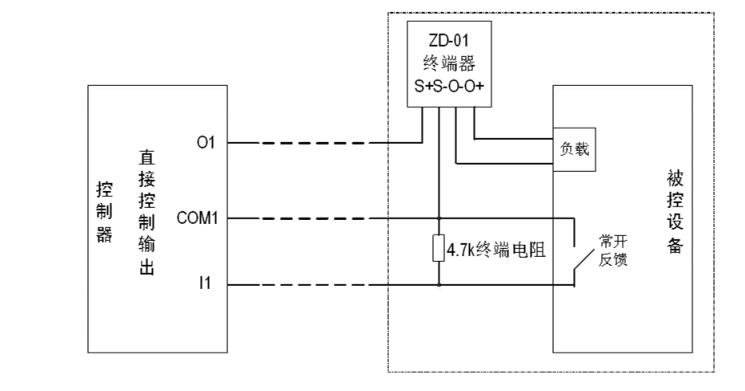

直接控制輸出與外部被控設備連接如圖3-18所示：
海灣GST-LD-KZ014直接控制盤面板燈鍵含義如下：
手動鎖：用于選擇手動啟動方式，可設置為手動禁止或手動允許。
工作燈：綠色，正常上電后，該燈亮。
啟動燈：紅色，發出命令信號時該燈點亮，如果10s內未收到反饋信號，該燈閃爍。
反饋燈：紅色，接收到反饋信號時，該燈點亮。
故障燈：黃色，該路外控線路發生短路和斷路時，該燈亮。
按鍵：此鍵按下，向被控設備發出啟動或停動的命令。
GST-LD-KZ014直接控制盤外接端子示意圖如圖3-17所示：
其中：
O：直接控制輸出線；
COM：直接控制輸出與反饋輸入的公共線；
I：反饋輸入線。
O、COM：組成直接控制輸出端，通過ZD-01終端器與負載連接，O為輸出端正極，COM為輸出端負極，啟動后O與COM之間輸出DC24V。
I、COM：組成反饋輸入端，接無源觸點；為實現檢線，I與COM之間接4.7kΩ終端電阻。
布線要求：接線宜采用BV銅芯導線，1.0mm2≤導線截面≤1.5mm2。

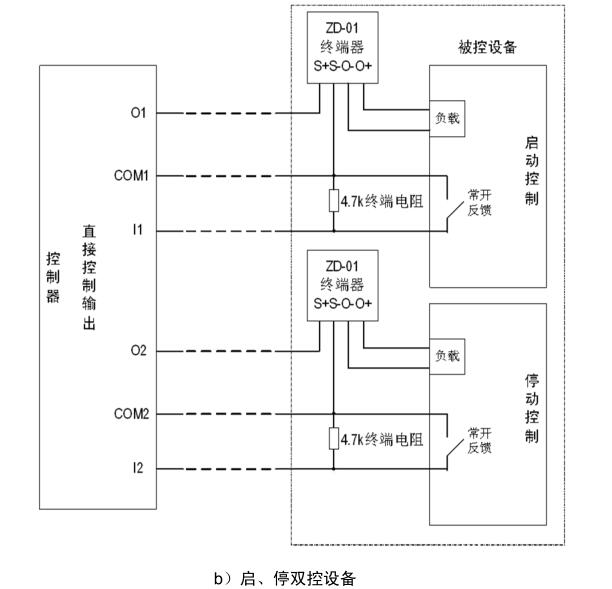

直接控制輸出與外部被控設備連接如圖3-18所示：
單啟動
輸出容量計算
直接控制輸出采用DC24V有源輸出方式，可采用D02主輸出或外部DC24V供電。啟動狀態下，每路輸出的最大帶載能力按下述公式計算，但最大不能超過1A。
Imax=2.5/(ρ•L/S)
其中：
Imax：為最大輸出容量，單位mA；
ρ：電阻率，單位Ω•mm2/m，常溫下，銅線的電阻率取0.018Ω•mm2/m即可；
L：導線長度，單位m；
S：導線截面積，單位mm2。
例如：輸出采用1mm2的BV線，布線長度1000m時，啟動狀態下該路的最大輸出容量為：
Imax=2.5/(0.018•1000/1)=140(mA)
海灣GST-LD-KZ014直接控制盤（完整版下載）
