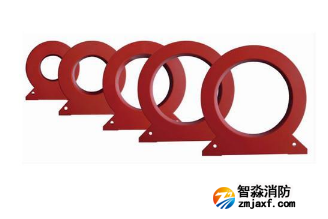

剩余電流互感器正確穿線方法及錯誤穿線方法圖
剩余電流互感器正確穿線方法及錯誤穿線方法圖
電氣火災監控系統經常報警或者故障的問題在實際工程中經常遇見，除了線路、設備本身原因外，其實也存在不少朋友把剩余電流互感器的安裝穿線搞錯了。
下面為剩余電流互感器錯誤穿線安裝使用方式：

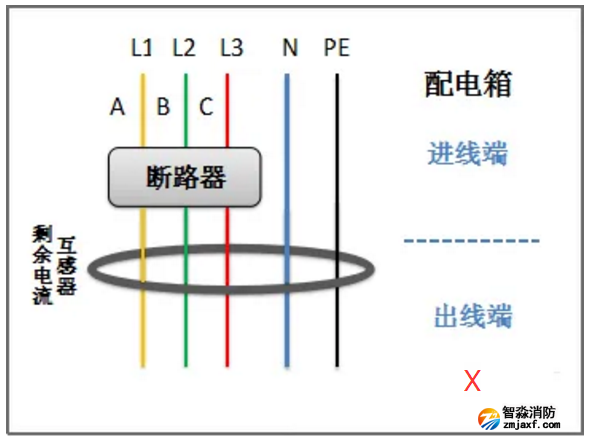

地線穿入互感器
零線重復穿入互感器
互感器后零線重復接地

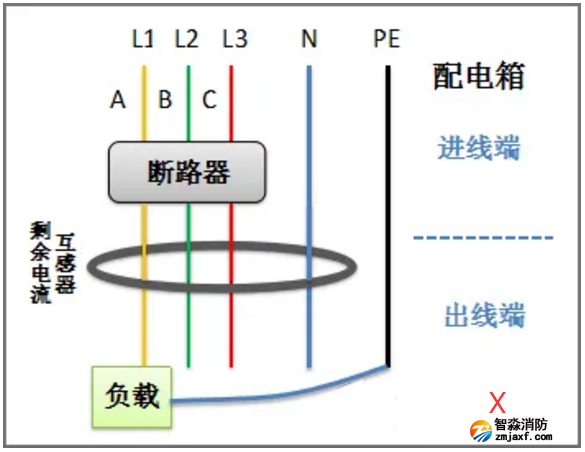

零線地線混用

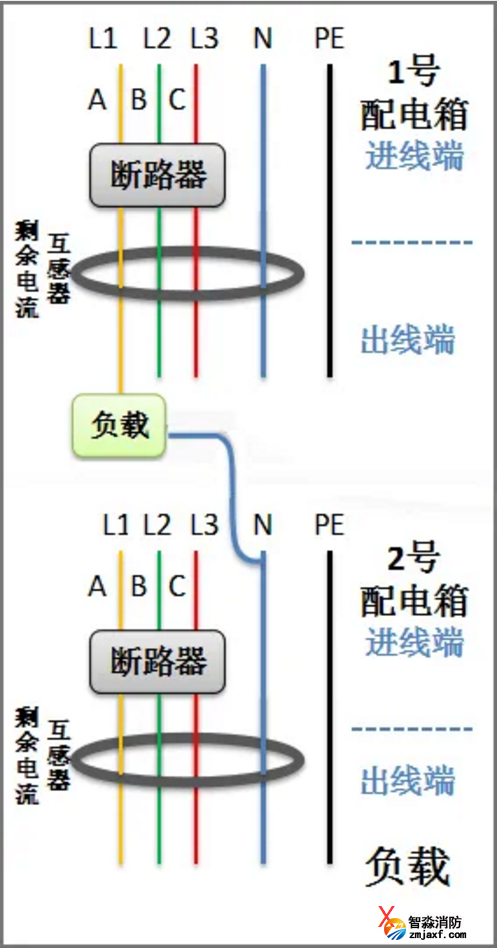

不同配電回路零線混用

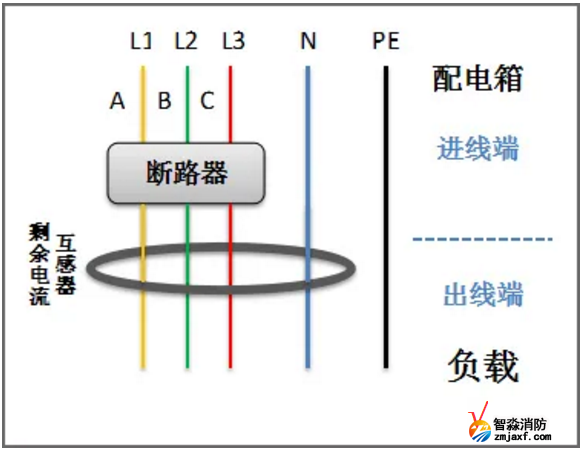

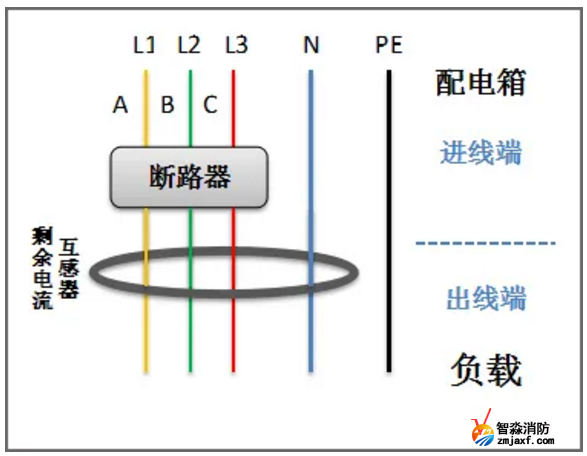

上述幾種方式的錯誤接線都會導致電氣火災探測器報警，剩余電流互感器正確穿線方法如下圖所示：
