海灣8300監視模塊常見設備接線圖

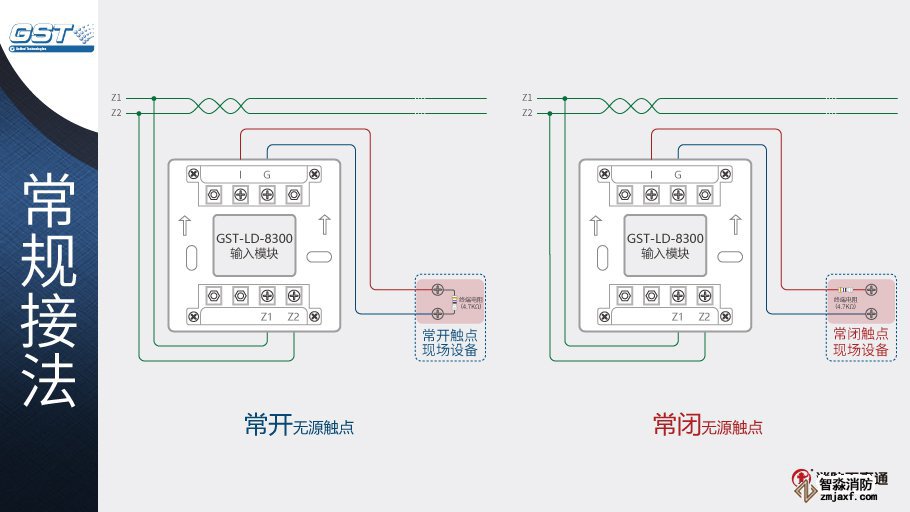

　　1.模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻。

　　2.模塊輸入端如果設置為“常閉檢線”狀態輸入模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻。

　　1.GST-LD-8300模塊主要用于配接現場各種主動型設備如水流指示器、壓力開關、位置開關、信號閥及能夠送回開關信號的外部聯動設備等。這些設備接線方式基本相同。

　　2.設備動作后，輸出的動作信號可由模塊通過信號二總線送入火災報警控制器，產生監管信號，可通過火災報警控制器知道設備工作狀態。

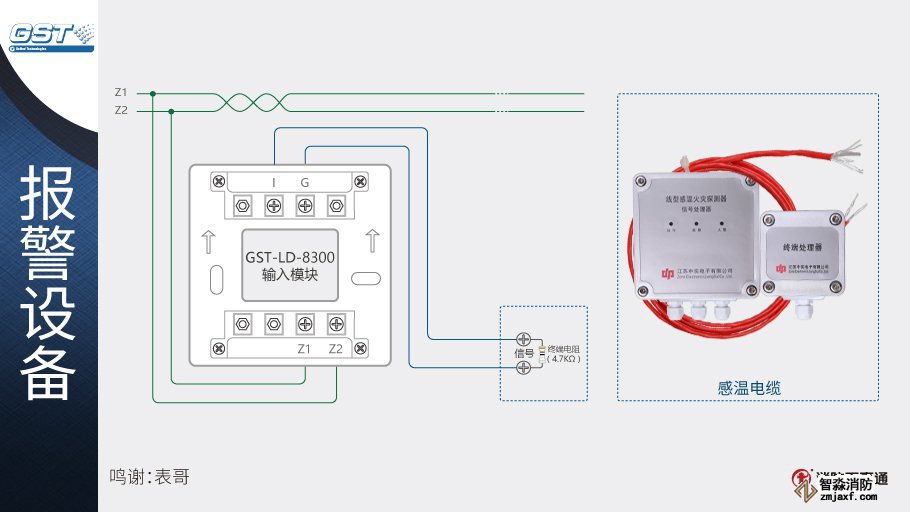

　　1.GST-LD-8300模塊主要用于配接現場各種火災探測器，如纜式線型感溫火災探測器（感溫電纜探測器）、火焰探測器、吸氣式感煙火災探測器等。這些設備接線方式基本相同，將探測器報警信號接入輸入模塊I、G端。

　　2.現場探測器設備動作后，輸出的動作信號可由模塊通過信號二總線送入火災報警控制器，產生報警，并可通過火災報警控制器來聯動其它相關設備動作。

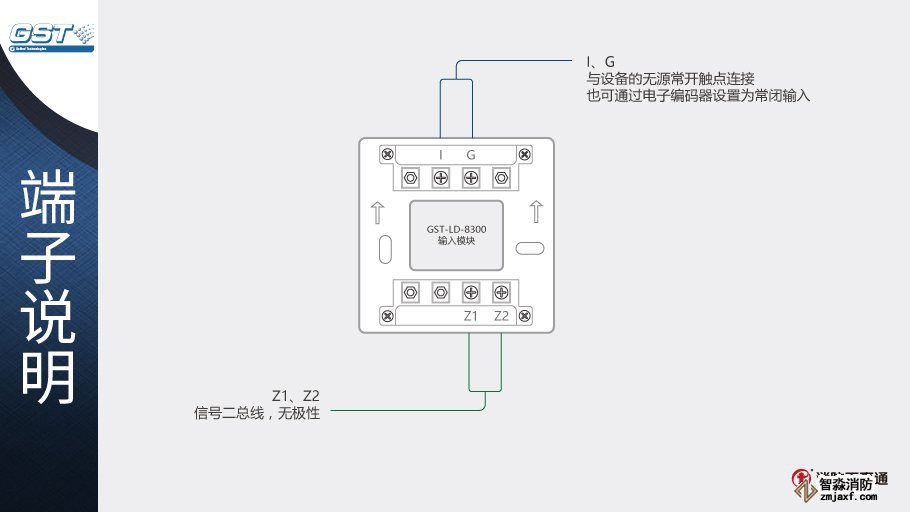

　　1.信號總線Z1、Z2采用阻燃RVS型雙絞線，截面積≥1.0mm²。

　　2.I、G采用阻燃RV線，截面積≥1.0mm²。
